OTT雷达水位计

OTT雷达水位计
雷达技术设计:OTT RLS(雷达液位计)是一款用于地表水液位测量的非接触式雷达液位计,其采用脉冲雷达技术对液位进行测量。

OTT雷达水位计



OTT雷达水位计

   雷达技术设计:OTT RLS(雷达液位计)是一款用于地表水液位测量的非接触式雷达液位计,其采用脉冲雷达技术对液位进行测量,这种节能、非接触式的测量技术使得OTT RLS在测量时不受温度梯度、水中污染物以及沉淀物的影响,因而可以获取测量结果。

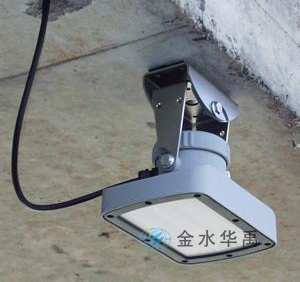

   易安装:OTT RLS是通过发射到水面的雷达脉冲信号来进行测量的,因此他可以垂直安装在水面之上,比如:桥或其他辅助建筑上,其坚固、轻质以及防水外壳使其安装起来非常简便,由于有通用连接设备(万向悬挂架),因此探头可以很简便的对齐,甚至在不平整的地方也很方便。

   测量原理:OTT RLS采用节能脉冲雷达技术测量液位,如上图所示前夹板中有发射和接收两个平滑天线,每次测量时发射天线发射雷达脉冲信号到水面,脉冲信号经水面反射后被接收天线检测到,从发射到接收到水面反射回来的脉冲信号的时间(延迟时间)取决于OTT RLS跟水面的距离,OTT RLS就是利用延迟时间跟到水面距离之间的线性关系来实现液位(距离值)的测量。

  波动补偿:OTT RLS实现了每秒约16次的独立测量,在完成一个测量周期之后将通过计算将获得的平均值作为结果输出,通过计算平均值将波动对测量结果的影响小化,这样的测量结果可以堪比静水井中测的液位值。

  简单可靠的启动设置

  紧凑、轻巧的构造——重量仅为2.1kg;

  易转动的万向架——易于对齐前夹板(装有天线一侧);

  远离水面的传感器,使得安装更为安全;

  运用数学方法补偿波动对测量结果的影响,无须改变本身的构造;


OTT雷达水位计


    标准化的通讯协议,可以与数据纪录仪或其他外联设备之间传输数据(SDI-12、RS-485以及4-20mA的电流信号输出);

    极低的能耗——可用于偏僻地区;

    RS-485界面——允许连接电缆长度达1000米,从而使得数据纪录仪和供电系统远离传感器;

    宽电压输入:9.6-28V(典型范围:12-24V)——允许使用太阳能电池、蓄电池以及删格等电压不稳的供电设备

   可靠的操作

   非接触式测量——理想地用于洪水的测量;

   传感器不用放置在水中——因此水文环境对其测量不产生影响;

   平滑天线意味着昆虫和蜘蛛的出没将不再是问题——这些不会对测量结果造成损害;

   紧凑和坚固的设计——传感器使用寿命变长同时维护量却小化;

   结构设计采用潜水钟原理;

   不显眼的设计——不引人注意,使得被人为破坏的几率降低

OTT雷达水位计

OTT雷达水位计 2017-9-25 本文被阅读 3072 次
