HYCS系列手持式超声波测深仪

产品概述

本产品是我公司自主研发的智能超声波仪表。从研发之初，到现在共经历了数十个版本。经过不断的学习借鉴国内外同类产品的特长，并结合客户需求而研发了这款超声波测量产品。

    HYCS系列手持式超声波水深仪是测量水库、湖泊、江河、浅海等水体的便携式测深仪，测深时将超声波换能器置于水面或一定位置，利用超声波在水中的固定声速VC和超声波发射到接收的时间T，仪器自动换算出水深H。仪器可在静水中测深，也可在具有一定速度的水中测深；水流速度可达5m/秒左右，是水文测验、水电厂、库区、湖泊、河道勘测和环境水域监测的理想水深测量仪器。

      本品是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的手持式超声波测距仪表。超声波收发转换电路采用专用大规模集成电路，元件贴片率99%，并以液晶显示测深结果，保证了产品的长期可靠性，同时将其功耗降到了极低。可选信号输出，弥补了传统手持产品无输出的产品不足。具有测量精确、耗电省、可靠性高、使用方便、操作简单、测量速度准确、携带方便等优点。

主要特点产品特色

   ★主要用于海、河、湖上水下定位和测量水深

★备份和还原设置参数

★可测多种物理量

★可任意调整模拟量输出(非标配、需选配）

★中英文双语菜单

★具有数字滤波和回波识别功能

★可人工设定固定干扰滤波功能

★支持自定义串口数据格式(非标配、需选配）

★支持自定义主显示界面

★支持自定义数学函数运算

★支持自定义声速（特殊物质测量）

★支持MiniSD卡数据采集

★支持蓝牙、GPRS通信、GPS卫星定位等(非标配、需选配）

   ★精致的外壳配以导流块,对高流速防止湍流和噪声

主要技术参数

量程：   5m     50m、  100m、150m、200m（订货时确定）

盲区：＜0.15m 、0.5m 、0.8m、1.2m 、1.5m（与量程而不同）

精度：±0.2％×最大量程或±2mm（取大值）

最小显示分辨率：1mm

显示：3英寸LCD

键盘：16位贴片轻触键

外接直流电源：DC5V 1A

   工作电压：3.7V锂电池

功耗：运行模式<0.3W

睡眠模式<0.03W

输出方式：USB-UART标配(可订制其它输出)

防护等级：主机IP60 传感器IP68

工作温度：常温  工作压力：常压

主机材质：ABS

传感器：材质304不锈钢，引线标配10m(可定制其他长度)

外形尺寸图如下(单位mm)：

主机外形尺寸：210mm×100mm×35mm

传感器外形尺寸：ø 68×57mm8X86

仪表防护箱尺寸：415mmX315mmX145mm：

配置说明：本机标配为1主机（自带1G储存卡）、1换能器、1电源适配器、1数据线、1导流体、2固定测杆（带对丝2个）、1钢卷尺、1仪表箱等其他配件。

选型说明：

200米量程手持式超声波测深仪型号：HYCS200

150米量程手持式超声波测深仪型号：HYCS150

100米量程手持式超声波测深仪型号：HYCS100

50 米量程手持式超声波测深仪型号：HYCS50

5米量程手持式超声波测深仪

型号：HYCS5

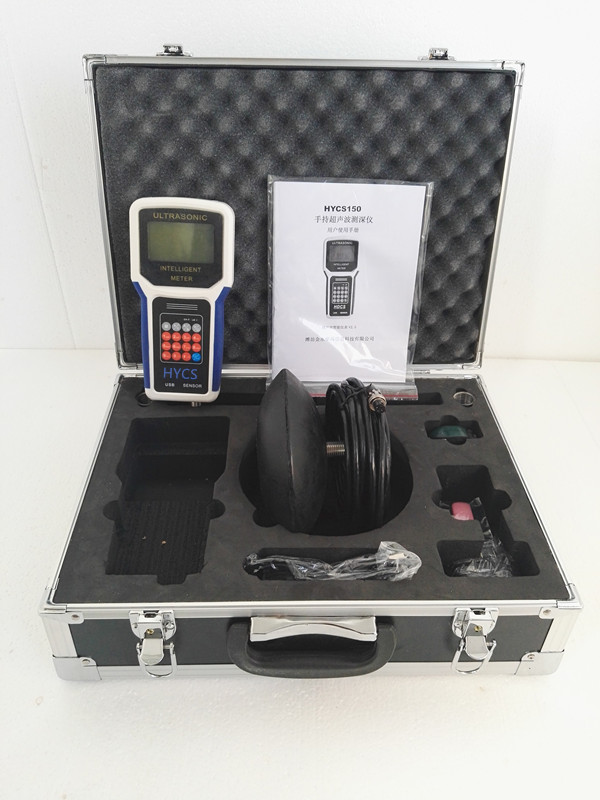

右图为150米超声波测深仪的整套实物图。
