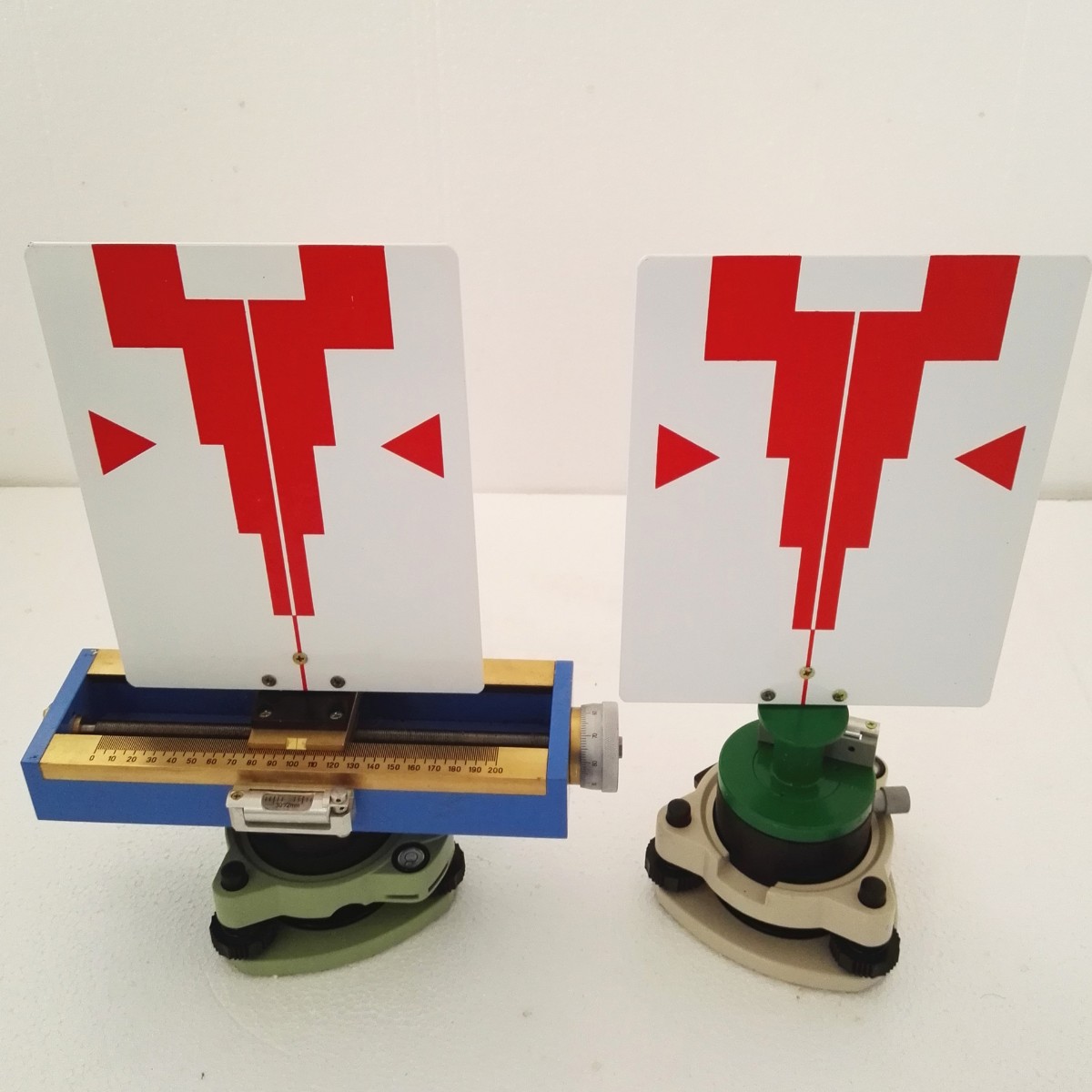

M-400A1型活动觇标

M-400A1型活动觇标

M-400A1型活动觇标

M-400A1型活动觇标

M-400A1型活动觇标

使用说明书



一、活动觇标的用途

M-400A1型活动觇标,是水工建筑物,桥梁、码头、矿山和滑坡等水平位移观测常用的仪器,采用经纬与活动觇标观测,可以直接测量水平移值。该觇标采用游樯读数,活动范围宽,照准目标清晰,是较理想的活动觇标。

二、主要技术规格

1、游标读数:0.02毫米;

2、觇标移动范围:从0至100毫米;

3、圆水准器角值:8´/2毫米;

4、长水准器角值:1´/2毫米;

5、觇标外型尺寸:

   觇标高度200毫米,宽140毫米;

6、重量:7.0kg(含木箱);

7、零位差:

三、操作要点

活动觇标操作较为简单,例如在大坝水平位移观测中,一般是在坝的左右两岸分别设立工作基点,在坝顶设立若干位移点,经纬仪安置在坝端工作基点上,观测时首先照准固定觇标,固定度盘,然后瞄准活动觇标,由观测者指挥活动觇标操作者,移动照准牌,将图案中心移于视线中心重合,然后读分划尺和游标上的读数。(毫米以上从分划尺上读取,毫米以下从游标尺与分划尺对应的线读取)。

四、活动觇标圆水准器、长水准器和照准牌的检查与校正

活动觇标出厂前虽作了检查和校正,但在长途运输和使用中,水准器与照准牌可能发生变动,因此应经常进行检查与校正,方可获得较好的观测成果。

1、关于照准牌水准管轴应垂直于竖轴的检验和校正。

检验:先粗略整平仪器,然后转动照准牌使用照准牌水准管平行于一对脚螺旋的联线,并转动该对螺旋使水准管的气泡居中,然后将照准牌旋转180o,此时水准管也转动了180o,若气泡偏离中央,表明水准管轴不垂直于竖轴,需要校正。

校正:用脚螺旋调节气泡偏离的一半,另一半用水准管校正螺旋校正之。该项检校应反复进行,直到照准牌转到任何位置,气泡应居中为止(不超过1格)。

2、关于圆水准器的验校

方法是将长水准器整置平后,然后观察圆水准器是否居中?如不居中可用圆水准下部校正螺丝进行校正。

3、照准牌的校正,可在相距30米两经纬仪脚架上,分别安置经纬仪与活动觇标,整置平,用望远镜纵丝照准觇标中心线,观察觇标中心线是否竖直?如不竖直,可松开照准牌固定螺丝,将照准牌中心线调整竖直,并将中心线移动到首次测定的零位上,然后固定螺丝。

五、活动觇标零位的测定

     活动觇标零位差的测定,一般是在检校结束后接着进行,方法是:令经纬仪首先测定活动觇标底座圆柱体左右两边缘角值,取其中数,然后将度盘读数微动至角值中数处,并固定,再将照准觇标中心移动至与视线中心线重合,然后读取分划尺与游标上的读数,如此反复三次,取中数,即为觇标零位。

六、活动觇标读数方法简介

我公司生产的M-400A1型、M-400C1型活动觇标读数尺由主尺和游标构成。主尺的小分划格值为1毫米,游标的大注记也是1毫米;游标共有50格,因而每一格代表0.02毫米。上述两种型号的活动觇标可直读至0.02毫米,毫米以上的整数在主尺上读,小于毫米的部分在游标上读。

读数的方法是:

(1)根据游标指标线(即零分划线)所指的主尺位置读出主尺上的整分划值。

(2)找出游标分划线与主尺分划线的重合处。

(3)主尺读数加游标读数,即为整个读数。

七、活动觇标维护和保管

1、活动觇标为一精密仪器,必须注意保护,以免影响量测精度。如对觇标尚不熟悉,请你仔细阅读说明书,并逐一弄清各部分结构,然后进行操作。

2、手轮旋转如不灵活或传动过紧,应检查原因。如传动轴间隙过大或过紧,可将手轮止动螺丝松开,调试合适后再固定。

3、觇标使用完毕时,应将各部分擦干净,罩上塑料套,装入箱内。

M-400A1型活动觇标 2017-10-5 本文被阅读 55 次
